西门子s7协议转换工具使用说明

开发初衷

为了方便未安装tia portal的用户可以通过Modbus poll监控plc数据块的数据；后面不断的迭代支持更多的协议，如IEC104、MQTT、Web api等协议。

源码仓库

介绍

使用snap7读取西门子PLC的DB块数据，目前已测试PLC有1200和1500系列和200smart系列。
本程序已在windows和linux平台测试通过；且在实际项目中稳定运行一年以上。
本程序开发使用snap7，paho-mqtt库，flask库，colorama库，python3.13版本，感谢他们！

功能

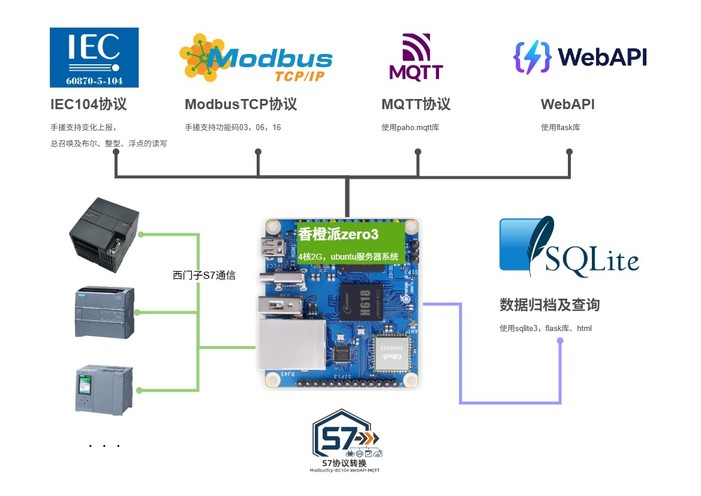

支持多个PLC（1200，1500）DB块的读写转发，通过modbusTCP、MQTT、web api和ice104协议进行通讯读写。
一次性把DB块的数据读回来再做数据解析，提高通讯时效性，减轻通讯负载。
最高偏移量-最小偏移量+最高偏移量数据类型字节长度=要读取的所有字节
一次性读取字节所需时长可以通过s7客户端读取获得，一般不会超过1秒，视网络情况而定。
根据最高通讯时长在config.ini设置snap7读取频率。默认1秒
支持开机自启动设置
支持mqtt上报模板修改（json格式上报）

更新记录

2024年3月24日更新

新增linux平台运行的snap7客户端源码
Mqtt03.py更新，为paho-mqtt2.0版本的库做了适配，源码运行需要注意安装2.0版本的mqtt库
修复mqtt写操作，字节、整型负数时无法写入的问题

2024年5月9日更新

修复字节最高位布尔置1后，其他位无法置1的bug

2024年5月29日更新

支持文件传输和远程配置
自动识别系统，windows或linux,都运行同一个源码

2024年10月21日更新

优化开机自启动功能，去除延时启动参数

2025年01月08日更新

优化代码，将部分功能提取到独立的函数中，提高代码的可读性和可维护性
修复同一地址，多个数据类型时，读取长度异常的处理的bug

2025年04月21日更新

新增web api接口，iec104服务端。服务器参数可在config.ini配置。
iec104点位地址必须唯一，支持的数据类型有浮点，整型和布尔。读写为同一ioa地址

2025年04月28日更新

修复iec104点位无配置时，数据变化不自动上报及下发错误的bug

2025年05月28日更新

更新版本号为3.4.2，修复上报模板=@@@时，不上报数据的bug

2025年07月02日更新

更新版本号为3.5.0，弃用modbus-tk库，新增modbus tcp服务端程序，重写modbus交互方法

配置

config.ini内容

#‘#’后为注释；当前配置文件编码为UTF-8编码
#注意：修改键名称会使程序运行出错，
#格式：键=值

# 开机启动，1是，0否
开机启动 = 0

# 延时启动,已废弃（勿删此键值）
自启延时 = 5

#------远程操作------
远程密码 = 123

隐藏文件夹 = 0
#------远程操作------

#------MQTT------
#是否使用MQTT上报数据
MQTT使能 = 1

#客户端ID
ID = mqttx_388cab12

#ssl/tls加密，0停用，1启用
#是否使用加密=1
是否使用加密 = 0

#主题
发布主题 = /sys/mqttx_388cab12/post
订阅主题 = /sys/mqttx_388cab12/pub

#服务端地址
#地址 = broker.emqx.io
地址 = www.icsteam.cn
#根据需要可修改端口号
#端口=8883
端口 = 1883

#需要时使用
#账户 = abc
#密码 = 123

#mqtt上报间隔，秒
上报间隔 = 5
#上报格式模板 @@@会替换成要上报的字典数据，除@@@之外字符的可以任意修改,必须是json格式，{"properties":@@@}:
上报格式模板 = {"properties":@@@}

#接收下发模板（写死了，不起作用）
下发格式模板 = {"SetProperty":@@@}
#------MQTT------

#------Snap7------
#控制器地址，端口默认102

#每个plc一个参数列表，多个plc参数用逗号隔开,ID唯一不重复
#plc参数列表说明(plc地址,modbus ID（唯一）,plc名称(唯一),
#点位文件路径csv，plc机架号，plc卡槽号[200smart、1200和1500使用机架号和卡槽号使用0，0即可])
控制器参数 = [
            ('127.0.0.1',1,'plc1','ztest.csv',0,0),  # 1号配置
            #('127.0.0.2',2,'plc2','ztest2.csv',0,0),  # 2号配置
            ]
#读控制器频率，单位秒;1个plc读2000个字节内，读5个plc，1秒内
读取频率 = 1
#------Snap7------

#------Modbus_Tcp------
#是否使用Modbus_Tcp服务端功能，1使用，0停用
mbtcp使能 = 1
#Modbus_Tcp服务端地址，地址默认：0.0.0.0
mbtcp地址 = 0.0.0.0
#Mobus_Tcp服务端端口
mbtcp端口 = 502
#------Modbus_Tcp------

#------web_api------
# 获取数据地址http://webApi地址:端口/get
# 设置数据地址http://webApi地址:端口/post
# 数据上报与下发格式与mqtt一致
webApi使能 = 1
webApi地址 = 127.0.0.1
webApi端口 = 5000
#------web_api------

#------iec104------
iec104使能 = 1
iec104地址 = 0.0.0.0 # 默认
iec104端口 = 2404
iec104站地址 = 1
#------iec104------

控制器参数配置说明


控制器参数 = [
            ('127.0.0.1',1,'plc1','ztest.csv',0,0),  # 1号配置
            #('127.0.0.2',2,'plc2','ztest2.csv',0,0),  # 2号配置
            ]

[]包含一个或多个plc配置，每个plc配置用()括起来，参数依次为：

控制器地址
modbus ID（唯一）
plc名称(唯一)
点位文件路径csv（相对和绝对路径均可）
机架号
槽号

安装教程

windwos平台

无需安装，双击exe文件即可运行。

linux平台

1 2	pip3 install -r requirements.txt #Linux下运行安装依赖 pip install -r requirements.txt #windows下运行安装依赖

使用说明

PLC设置

1. 硬件组态

①常规
②连接机制
③勾选允许来自远程对象的PUTIGET通信访问

2. 数据块设置

①不勾选优化的块访问

必须设置

允许来自远程对象的PUTIGET通信访问
优化的块访问

运行程序

配置config.ini文件
配置ztest.csv文件（按照这个文件里的字段，进行配置，文件名可以修改，后缀必须csv，并在config.ini的控制器参数配置中填写路径）
双击Snap7Client3.5.0.exe文件运行程序
程序会自动生成snap7和TMP文件夹，modbus点位表在snap7文件夹中
